F1 | Kompaktschalter | 32 A

Beschreibung

F1 DC-Kompakt-Lasttrennschalter sind von 32 A mit verschiedenen 2P- und 4P-Anschlussplänen erhältlich für Spannungen von 800-1000-1200-1500Vdc erhältlich. Es gibt 5 verschiedene Montagearten: DIN-Schienenmontage, Schalttafelmontage, Türverriegelung, Kunststoffgehäuse und Aluminiumgehäuse. Darüber hinaus gibt es fünf verschiedene Griffarten: Direkt ohne Schloss, direkt abschließbar, extern ohne Schloss, extern abschließbar schwarz, extern abschließbar rot-gelb. Diese modularen Lasttrennschalter sind gemäß der IEC/EN60947-3-Zertifizierung und einer Gebrauchskategorie DC-PV1 und DC-PV2 konzipiert.

Arten von Schaltplänen:

Produktcodes

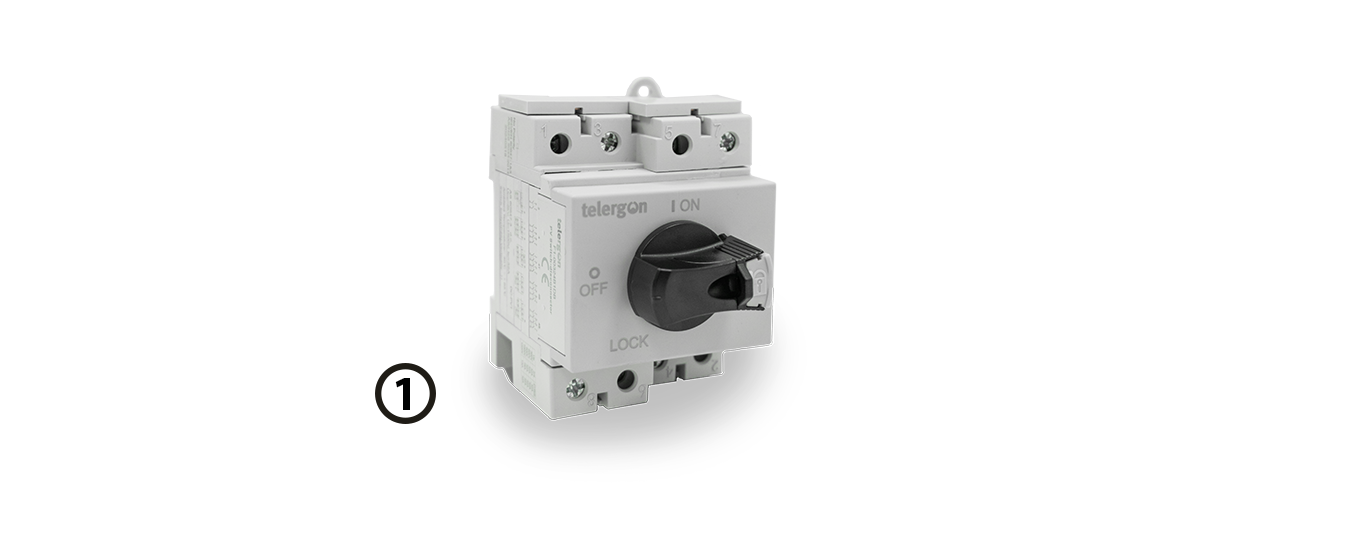

DIN-Schiene

Griff System Code
1 2P F1-00322P1DB
1 4P F1-00324P1DB
1 4B F1-00324B1DB
1 4T F1-00324T1DB
1 4S F1-00324S1DB

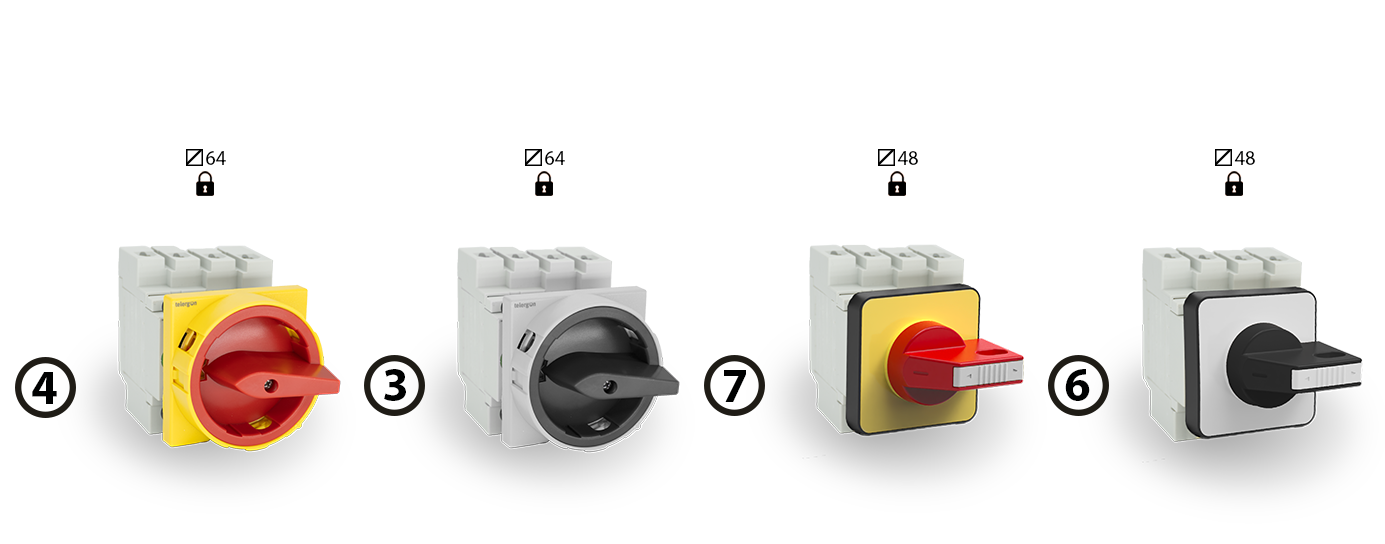

Schalttafeleinbau

Griff System Code
4 2P F1-00322P4PM
4 4P F1-00324P4PM
4 4B F1-00324B4PM
4 4T F1-00324T4PM
4 4S F1-00324S4PM



Griff System Code
3 2P F1-00322P3PM
3 4P F1-00324P3PM
3 4B F1-00324B3PM
3 4T F1-00324T3PM
3 4S F1-00324S3PM

Griff System Code
7 2P F1-00322P7PM
7 4P F1-00324P7PM
7 4B F1-00324B7PM
7 4T F1-00324T7PM
7 4S F1-00324S7PM



Griff System Code
6 2P F1-00322P6PM
6 4P F1-00324P6PM
6 4B F1-00324B6PM
6 4T F1-00324T6PM
6 4S F1-00324S6PM

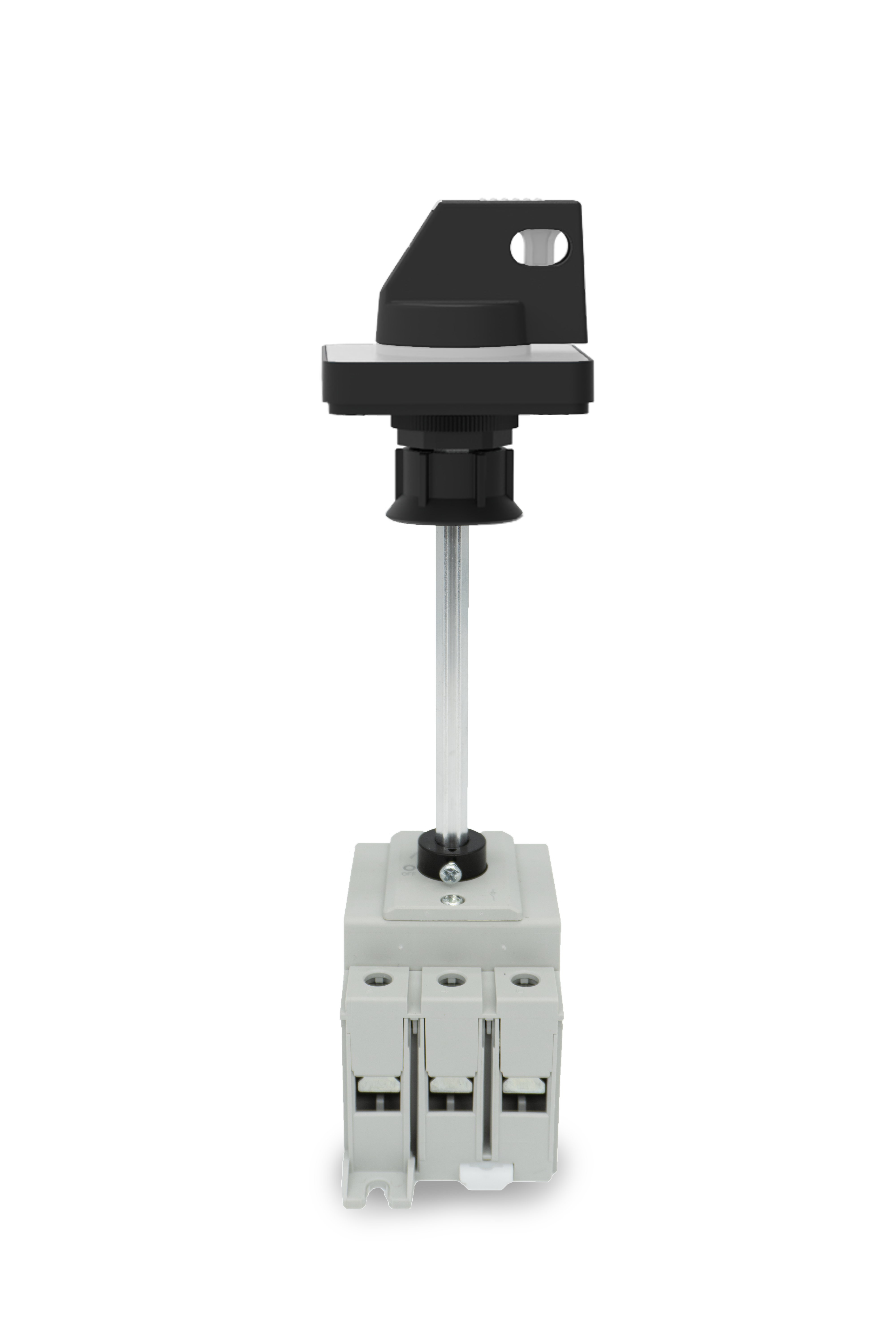

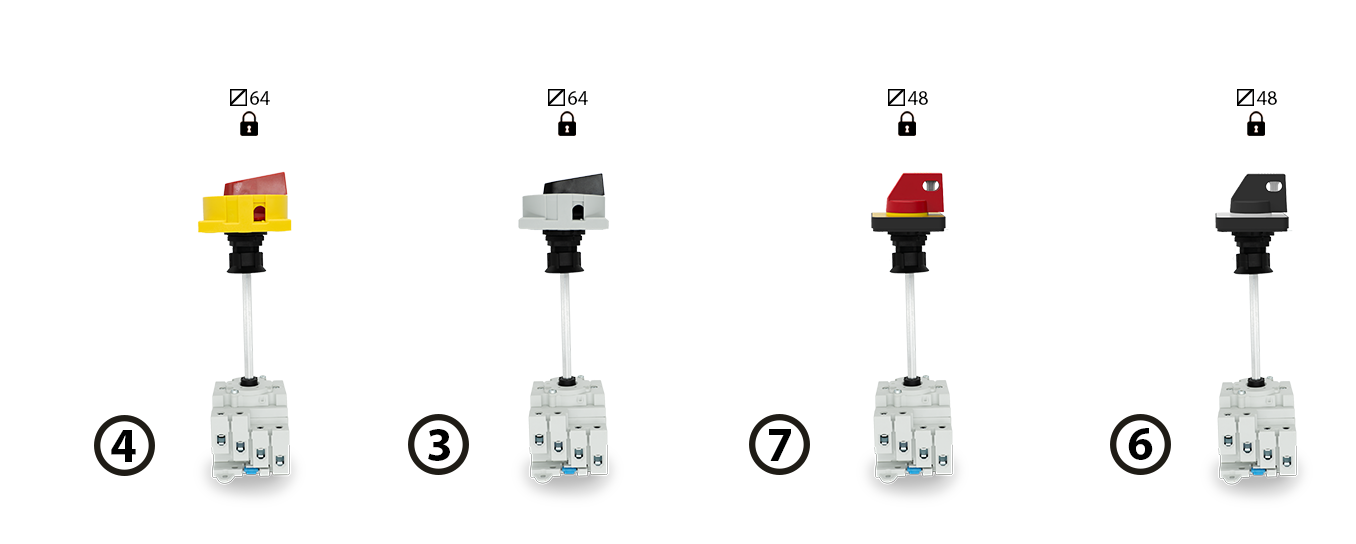

Türverriegelung

Griff System Code
4 2P F1-00322P4DC
4 4P F1-00324P4DC
4 4B F1-00324B4DC
4 4T F1-00324T4DC
4 4S F1-00324S4DC

Griff System Code
3 2P F1-00322P3DC
3 4P F1-00324P3DC
3 4B F1-00324B3DC
3 4T F1-00324T3DC
3 4S F1-00324S3DC

Griff System Code
7 2P F1-00322P7DC
7 4P F1-00324P7DC
7 4B F1-00324B7DC
7 4T F1-00324T7DC
7 4S F1-00324S7DC

Griff System Code
6 2P F1-00322P6DC
6 4P F1-00324P6DC
6 4B F1-00324B6DC
6 4T F1-00324T6DC
6 4S F1-00324S6DC
