Was ist ein Automatic Transfer Switch (ATS) und warum ist er in elektrischen Anlagen wichtig?

C1 | Automatischer Netzumschalter | 63 A – 630 A

C2 | Automatischer Netzumschalter | 63 A – 630 A

CTRL | Gekapselter Automatischer Netzumschalter

Entdecken Sie unser Sortiment an Automatic Transfer Switches (ATS), entwickelt zur Sicherstellung einer unterbrechungsfreien Stromversorgung in kritischen Anwendungen wie Krankenhäusern, Rechenzentren oder Industrieanlagen.

Die Baureihe ist in unterschiedlichen Ausführungen verfügbar – von 63 A bis 630 A sowie in 1P+N-, 3P- und 3P+N-Versionen – und integriert Funktionen zur Gewährleistung einer hohen Versorgungssicherheit in kritischen Systemen.

Was ist ein Automatic Transfer Switch (ATS)?

Ein Automatic Transfer Switch (ATS) ist ein Schaltgerät, das bei Ausfall oder Störung der Hauptstromquelle automatisch auf eine alternative Stromquelle umschaltet. Das System überwacht kontinuierlich die Versorgung und erkennt Abweichungen oder Unterbrechungen, um ohne manuelles Eingreifen auf die Ersatzversorgung zu wechseln.

Ziel ist die Sicherstellung einer kontinuierlichen Energieversorgung für kritische Anwendungen. ATS-Systeme sind daher unverzichtbar in Installationen, in denen eine unterbrechungsfreie Stromversorgung erforderlich ist – beispielsweise in Krankenhäusern, Rechenzentren, Industrieanlagen oder gewerblichen Gebäuden.

Unser ATS-Portfolio umfasst zwei Serien (C1 und C2) mit fernbedienten und automatischen Netzumschaltern in 1P+N-, 3P- und 3P+N-Ausführung, im Bereich von 63 A bis 630 A.

Funktionsweise eines Automatic Transfer Switch

Der ATS überwacht permanent den Zustand der Hauptversorgung. Bei Erkennung einer Störung – etwa Unterspannung, Überspannung oder Phasenausfall – wird automatisch das Notstromaggregat gestartet. Sobald dieses betriebsbereit ist, erfolgt die Umschaltung der Last auf die Ersatzquelle.

Sobald die Hauptversorgung wieder stabil verfügbar ist, schaltet der ATS die Last zurück auf das Netz und stoppt den Generator.

In der automatischen und programmierbaren Ausführung ermöglicht das System zusätzlich die Überwachung und Umschaltung zwischen zwei Energiequellen entsprechend definierter Parameter – entweder über das integrierte Display oder über Kommunikationsschnittstellen.

Zentrale Merkmale der ATS-Baureihe

Hohe Kurzschlussfestigkeit
Ausgelegt für den sicheren Betrieb auch unter anspruchsvollen Bedingungen.

Einfache Installation und Anschluss
Plug & Play-Konzept für schnelle Inbetriebnahme ohne zusätzlichen Wartungsaufwand.

Verriegelbarer OFF-Schalter
Manuelle Abschaltung mit Verriegelungsmöglichkeit zur sicheren Durchführung von Wartungsarbeiten.

Abnehmbares LCD-Display und Fernkommunikation
Die C2-Serie verfügt über ein abnehmbares Display sowie RS-485-Schnittstelle für Fernüberwachung und Parametrierung.

Hohe elektrische und mechanische Lebensdauer
Ausführung nach strengen Qualitätsanforderungen für einen zuverlässigen Langzeitbetrieb.

Flexibilität und Variantenvielfalt
Unterschiedliche Leistungsbereiche und Konfigurationen für industrielle, gewerbliche und infrastrukturelle Anwendungen.

Welche Konfigurationen bietet die ATS-Baureihe von Telergon?

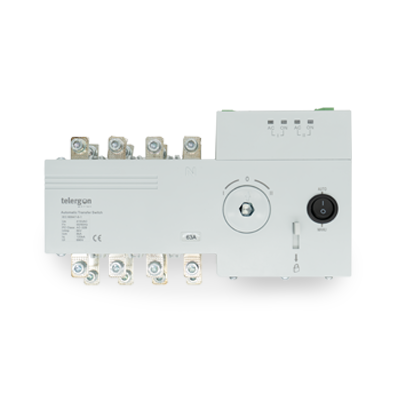

C1-G Serie – Fernumschaltung
Für Anwendungen, bei denen eine motorisierte Umschaltung erforderlich ist, jedoch keine automatische Umschaltung. Wirtschaftliche Lösung mit Fernsteuerfunktion.

C1-C Serie – Automatische Umschaltung
Für Anwendungen mit hohen Anforderungen an Reaktionsgeschwindigkeit. Automatische Umschaltung inklusive Schutzfunktionen und Generatorstart. Bei Störung erfolgt die Umschaltung selbstständig und ohne Verzögerung.

C2 Serie – Automatisch und programmierbar
Erweiterte Ausführung mit automatischer Umschaltung, programmierbaren Funktionen, Kommunikationsschnittstellen und Echtzeitüberwachung über LCD-Display. Geeignet für Anwendungen mit spezifischen Anforderungen an Energiequalität und Systemintegration (z. B. Gebäudeautomation oder Energiemanagementsysteme).

Bedeutung des ATS in elektrischen Anlagen

Automatic Transfer Switches sind ein zentraler Bestandteil in Anlagen, in denen eine kontinuierliche Stromversorgung erforderlich ist. Die Auswahl der geeigneten Konfiguration richtet sich nach den betrieblichen Anforderungen:

• Fernumschaltungen für einfache Anwendungen

• Automatische Systeme für schnelle und zuverlässige Reaktion im Fehlerfall

• Programmierbare Lösungen für optimierte und anpassbare Energieverwaltung

Mit dieser ATS-Baureihe unterstreicht Telergon seinen Fokus auf zuverlässige Lösungen für kritische elektrische Infrastrukturen. Die Geräte bieten eine Kombination aus Betriebssicherheit, Funktionalität und einfacher Integration.
